    お疲れ様です。


本日20㈬仕事明けでした。🏠戸田から北西風に押されフレーム作製工場へ行って来ました。

汗ばむ季節からラグドフレーム造り始め,早いもので北風吹く季節になりました。



本日の作業.チェーンステー‐BB仮付け.チェーンステー芯確認.チェーンステー左ディスクローター逃げ潰し.チェーンステー‐BB本付け.Rエンドシートステーハメ込部加工.シートステーざぐり. でした。

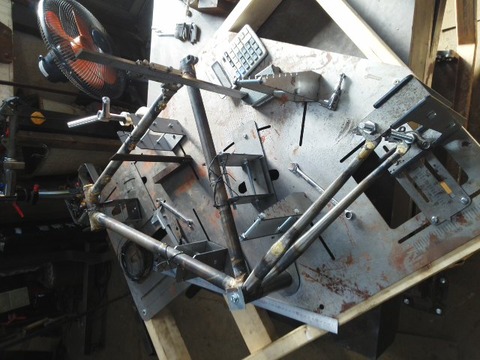

治具へ前三角乗せチェーンステー仮付け準備します。この状態で仮付けします。

1120フレーム作製1
設計図通りになってるか再度確認しました。

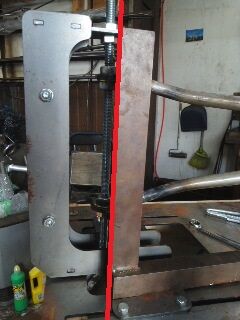

スコヤで垂直保持してる事確認して下さいと,御指導頂きました。

1120フレーム作製2
残留応力残らないよう段取りしたかいありました.スムーズにBB入りました。



ヒゲの先端4カ所 仮付け行いました。

1120フレーム作製3
WTB47入れるよう 無理くりラグ煽ったので上下隙間空いてます.(-_-;)上手く埋るでしょうか。



治具下し仮想ホイール入れると…しまったディスクローター逃げ作ってない事判明。(-_-;)

1120フレーム作製4
おもいっきりではないですが,擦れてます。(-_-;)



流石.先生助言.片側垂木当て 逃し箇所へ反月治具で潰れます。

1120フレーム作製6
仮付け後の潰し施工難儀しましたが,無事逃げ確保(-_-;)。

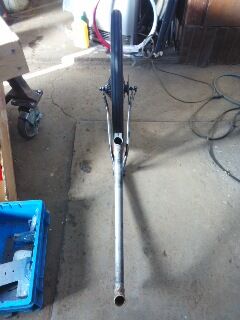

ホイール入れ目視確認。イイ感じで芯出てます。(若干左おじぎしてます)

1120フレーム作製5
本付け後冷却反り出ててから矯正した方が良いとの事です。

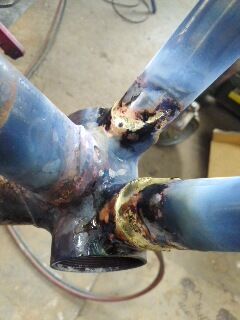

本付け終了📷です。前ラグ教訓にて フラックスてんこ盛り塗りました。

1120フレーム作製7
BB内側までロウ回ってたので〇としましょう。後は磨きで何とかします。(-"-)

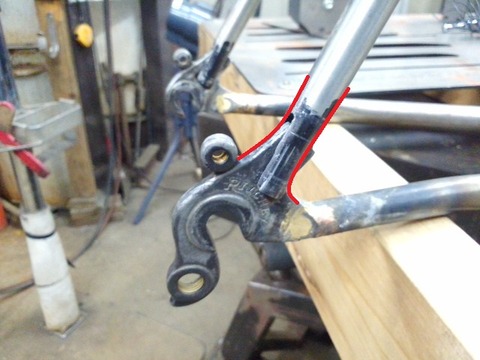

シートステーとエンド繋がりなだらかにしたいので,差し込み切ます。

1120フレーム作製8
切りました。
1120フレーム作製9



ディスクブレーキ前提Φ16mm太いSステー,ロウ盛って装飾的綺麗に仕上げ チャレンジして下さいと。
1120フレーム作製12
凸面ロウ盛り ハ-ドル高い宿題来ました。(-_-メ)

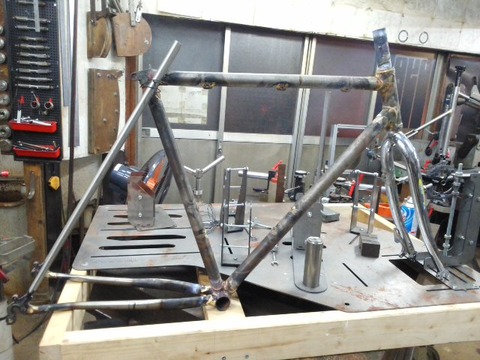

シートステー番線結び,全体のイメージ確認し,本日の作業終り。

1120フレーム作製11
ダートロード専用に,替えFフォーク作ろうと思ってます。






番外編.先生作製フレーム。某ショップ展示用ミニベロ組上げてましたので,一部を。
1120フレーム作製15

1120フレーム作製14

1120フレーム作製13

二枚肩が萌え~です。 何気ない所に凄み溢れてます。











             お疲れ様です。

 本日仕事明けでした。 12日ぶりにフレーム作製工場へ行って来ました。


本日の作業.Rエンド差込み煽り・チェーンステーザグリ修正・Rエンド-チェーンステー仮付け・チェーンステーBB側ザグリ・Rエンド-チェーンステー本付け.でした。




   Φ56mmボトルを,仮想タイヤと見立てクリアランス確認しました。
  1112フレーム作製1
ラグレス場合上からプレート押えますが、ラグフレーム時BB差込確認した方が早いと御指導頂きました。



   [shimano]提供フレーム作製者用あんちょこ表初めて活用しました。
  1112フレーム作製2
分厚く相当量データ記載されてます。世界基準が[shimano]なってます。(-_-;)



    仮付け後,もう一度BB差込み確認しました。
  1112フレーム作製4



   治具に乗せたままホールソーにて直角切りします。
  1112フレーム作製5
  ホームビルド時では,切断サンダーで,こんなもんじゃね的カットです。(~-~;)



  再度おろし 治具固定まま[パークツールスタンド]咥え本付けです。
1112フレーム作製6
   この工程は二度目なので,スムーズに出来ました。
  1112フレーム作製9

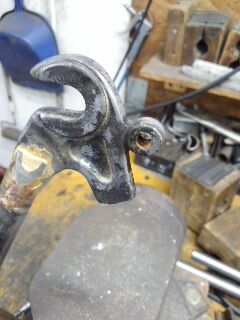

   何度もですが,ゴッツイ鍛造エンド適温まで持って行くの時間かかります。



   曲げ失敗ヵ所修正イマイチなので,再ロウ盛り。
  1112フレーム作製7
  こう言ったパイプ上修正・小物取り使けは[マップガス]で十分対応できます。



  二本目~は,先生と併用作業(基本的自由).20分程ロウ付け見させて頂きました。
  1112フレーム作製3
   トーチ火力・ロウ棒・フラックス・を自在に操る姿は,見事です。



Rエンド-チェーンステー接続部ラフ仕上げ後チェーンステーBBへ差込み確認.本日の作業終了。
1112フレーム作製8
 定盤上にて,こんな感じイメージ📷撮り.妄想◎高まります。



 MTB黎明期の産物?利用し,1つ部品作製しようと考え浮かびました。







      お疲れ様です。ここに来てやっと天候安定してきました。

  今6月購入した[RITCHEY P-650b]やっとの事 里山デヴューして来ました。



MTB仲間誘い,久しぶりに[七国峠]周辺トレール走って来ました。記憶が確かなら8年ぶりです。

七国峠4
三者三様 26HE.2.75inc.29inc.ホイール径3人とも違いました



木漏れ日綺麗に差し込み.路面状況も上々でした。[K]様ガイドありがとうございました。
七国峠3
 austintexas様 御一行とも遭遇.やっとの事 里山シーズンです。




F32t R11t~46tにて走りましたが,ここ一番トライヤル的乗越え時.もう少し軽いギァ欲しいです。
七国峠8
R51t出てきたの,分かります。担いだり・押せばイイじゃんと言われるかもしれませんが,MTB乗りは いかに足を着かずクリァするのが美学なんです。?(-_-;)




台風19号の影響心配でしたが、愛好家の方々が倒木片付けされたのか 気持ち良く走ること出来ました。ありがとうございます。 首都圏近く 乗車率(担ぎ押上 殆ど無し)高い[七国峠]周辺トレール 何時までも走れるよう,最低限のマナー守っていきたいです。
