    [フレーム作製]日記.私的備忘録兼ねてるのでマニアック記なりますが、御許しを。

        本日仕事明け,フレーム作製10日目(二週間ぶり)行って来ました。



           右側チェーンステー[スポークプロテクター]駄目出しヵ所ロウ付けです。
                  2019828フレーム作製

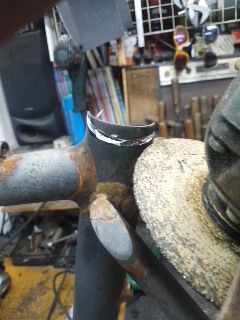

               ヘッドチューブリマー後のバリ取りです。
                  2019828フレーム作製2

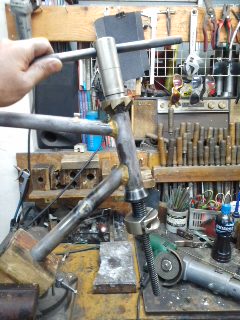

   [オ??エ]様の記にUPされてましたが,ダウンチューブ寸切りって,難しいです。



                    [鈴木☆友]理論に則って、ラフカット。
                   2019828フレーム作製5

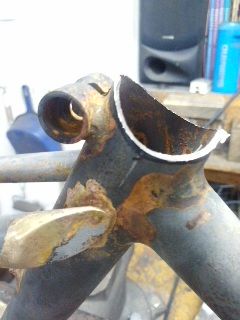

                  ディスクサンダーのラフカットで,ここまで。
                    2019828フレーム作製6
 ハンドメイド.自転車 全盛期頃は,仕上げ専業人工 わかります。 これ.工芸的勘入ります。

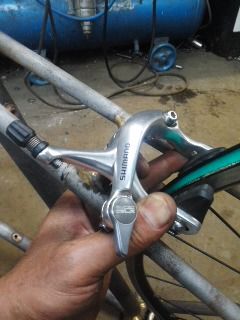

 私的に心配でしたRブレーキ位置.ラージアーチ57mmで,少し低めBシュー当り出来 ホットしました。
                    2019828フレーム作製7

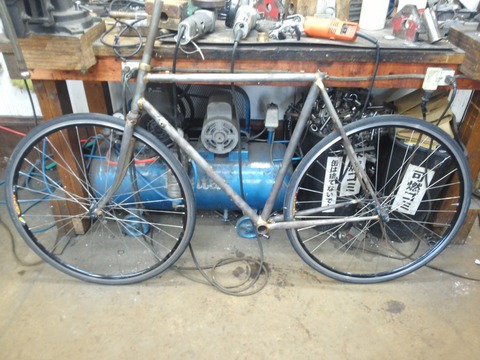

先生の700×25c お借りして、確認。Rセンター417mmピッタリ出てました。(ホントは420mm設計してましたが私の寸切りミス-3mmCAD調整しました(-_-;))
            2019828フレーム作製8







        番外編:所有パナソニック🚲スポルティーフの コラム延長しました。
                2019828フレーム作製3
                 タッキング(かり留)後の測定です。



中子を入れ 継足すのですが, Sコラム隠ぺい重要箇所ってこともあり,念は念を入れ♯200チップで,ロウ回します。
              2019828フレーム作製4
               今回サングラス😎薄い色に変更しました。





            残り一日 手直し(矯正)仕上げで[フレーム作製]終ります。



                   第二弾 🚲ラグ フレームから,本番です。







               お疲れ様です。


本日仕事明けでした。ここ城北地区にも台風10号の影響出てきてます。 スコール降られてもイイように.海水パンツとMxジャージで工場へ。(現場で着替えればOK工場仕様)  若干寝不足の方がHiなり気合入ります。? (~_~)



 本日の工程,.ブレード・Fエンド取付部仕上げ.Fキャリア.Fガード アイレット付け.クラウン・ブレード付け.Fフォーク心出し.工程でした。



ブレード切り出し寸法を、使用リム.ブレーキ.を[shimano]あんちょこ表参考に出します。
イメージ 4
ラフカット部.マーカー印し 高速カッターで切断。



   ブレード クラウン挿入部 新円方向に膨らんでる(既製品)そうです。
イメージ 1
垂木潰し治具でました。 現物合せの[こんなもんじゃね]感覚で潰します。



ラフカット終わったら,ベルトサンダー慎重(一発勝負なので)に削り込みます。
イメージ 2
クラウンへ抜き差し繰返しながら指定寸法まで追込んで行きます。



治具上でピッタリになるまでの削り込み 1.5hかかりました。
イメージ 3
プラハンで叩きブレードとクラウンなじみ出し後 ハイトゲージ測定。



ヒゲ浮いてる箇所ペンチで反らせます。
イメージ 5
これも,[こんなもんじゃね]感覚の現物合せです。((-"-)



ブレード上部内側へ ロウ3巻き位落ちないように入れて下さい。?
イメージ 9
うむ、なにこれ.作製かかわらなかったら分からなかったです。



治具乗せ ヒゲ部かり付けします。
イメージ 6

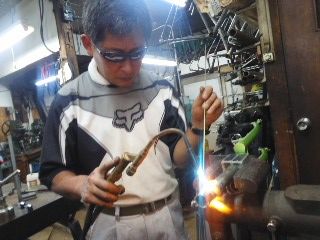

♯100チップの炎です。



もう♯500使わないと思ってましたが,再び使用。
イメージ 7
輻射熱で火傷するかと思いました。工場に有るチップ1番 高い番手らしいです。



クラウン下部(上部)炙るとブレード内ロウ融点達っし適温毛細管現象で,ヒゲ沿ってロウ遡ってくる.凄ぉお!理科の実験見てるようでした。
イメージ 8
京都の某有名店 今月HP壁紙 この作業映してるんですね。



ピンボケすみません。泥除けアイレットは,銀ロウ付けました。
イメージ 10
真鍮ロウ融点1000°なので,ガイド役です。



本心出し治具で測定→修正→測定 繰返します。
イメージ 11
手の平で,おりゃ って感じ体重かけ修正しました。



先生の35cタイヤ付きホイールで,試してみます。
イメージ 12
Fエンド若干削り修正しました。


サイドプルB アーチ57mm仕様で作製。
イメージ 13
リム当りBシュー位置中より気持ち下位置くるよう.想定位置に出来ました。




[Fフォーク]作製にあたり感想。
 火力云々より、熱の伝わり方.母材に対するトーチの角度.位置.時間.etc……… 一筋縄(Fフォーク現時点でホームビルド無理(--;))では行かないと実感。(-_-;) 実戦を体感しただけで充足感超~満点 です。




   来週から,先生 夏休みです。   二週間後から,仕上げ→測定→駄目出し→仕上げ→測定→駄目出し………etc  です。




駄目出し残す為. 塗装は[クリア]にしようかな?









                                            お疲れ様です。


                追悼  '1985.8/12[JAL123]便。乗客.乗務員.520名へ 黙禱。

              本年も[8/12]むかえました。 私.今だ飛行機は苦手です。


KTV 様 素敵な動画 お借り致します。

               RAMP IN

「いつも通りの エアポート・ライト
  見おろしながら今
  あなたとの旅を、終わらせるため
  思い出の翼たたんで
  so busy flight 終えたならすぐに
  サヨナラの電話を、かけられる きっと
  いつも I'm loving you 悲しいけど
  今を、捨てられないから
  そうよ i must keep on working いつも優しい
  あなたの思いに 応えられない
  別離れを心に決めて Landing

           スカーフはずして 夜の風に
           心の窓を開ける
           ”僕が君に臨むことは ただ
            今を捨てて傍にいてよ”と
            あなたは うつむいててわ
           私の胸のうちを知ってたのね きっと
           いつも I'm loving you 気づかう人
           わかりすぎていたけれど
           そうよ I'm must keep on flyig 私の旅は
           憧れの翼とともに続く
           蘇る思いは 今も Take off はるか遠く 愛がかすんでゆく

                  だけど I'm loving you 振り返る ロビー
                        佇む あなた 見つけたの
                        そして 駆け寄り私の肩を抱いて
                        ”おかえり”と優しく一言だけ
                        気が付けば あなたの胸に
                    RAMP IN 」






               お疲れ様です。


本日仕事明けでした。現場で4h程寝れたし,前日当然入ってないし,(-_-;) 気合入れ工場へ。熱中症予防で,スポーツドリンクと梅干持参しました。本日やってみたかった,待望のFフォーク作製です。

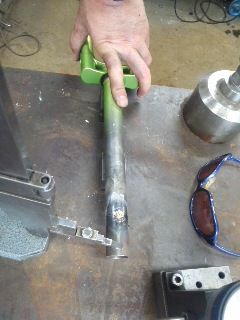

                     母材 コラム.ブレード.クラウン.Fエンド.です。
イメージ 1



曲げ治具は,ビルダー十人十色 工夫してるらしいです。
イメージ 2
先だめ曲りに こだわらず.一般的な曲がり?にしました。(-.-)



マーカー線支点ヵ所です。 三ヵ所移動し曲げしました。
イメージ 3
定盤上で左右曲げ一致とオフセット確認します。だいたいの目視確認です。



Fエンド差込ザグリ作業です。
イメージ 4
Rエンド時の教訓.? チマチマ行わず大胆に施工。

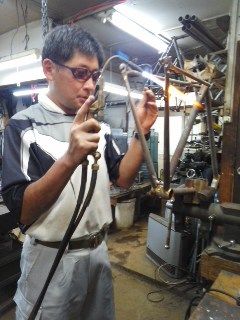

コラム水抜き穴あけまして,コラムとクラウンのロウ付です。 吹管チップ♯100慣れてきた?んですけど,チップ♯500勢い正直超ビビりました。コラム.クラウンにロウ回す施工先生に駄目出しされながらなんとか終了。(@_@)
